繪制FontLab基礎

好處：了解如何開始創建字體，激活字形，并繪制到正確的容器中，從而感到自信。

你可能已經在矢量插圖程序中擁有經驗?；蛘?，你可能已經在Glyphs或Robofont等其他字體編輯器中繪制過字體。即使你在FontLab 6或7中繪制過，這也可能是一個有用的復習。

本教程旨在幫助你理解FontLab 8中的繪圖工作原理，特別是FontLab的雙箭頭系統，當正確使用時，它允許你無損地編輯字母形狀。

此外，完成本教程后，你應該理解：元素和輪廓之間的區別是什么？

創建字體

讓我們從頭開始。

啟動FontLab。

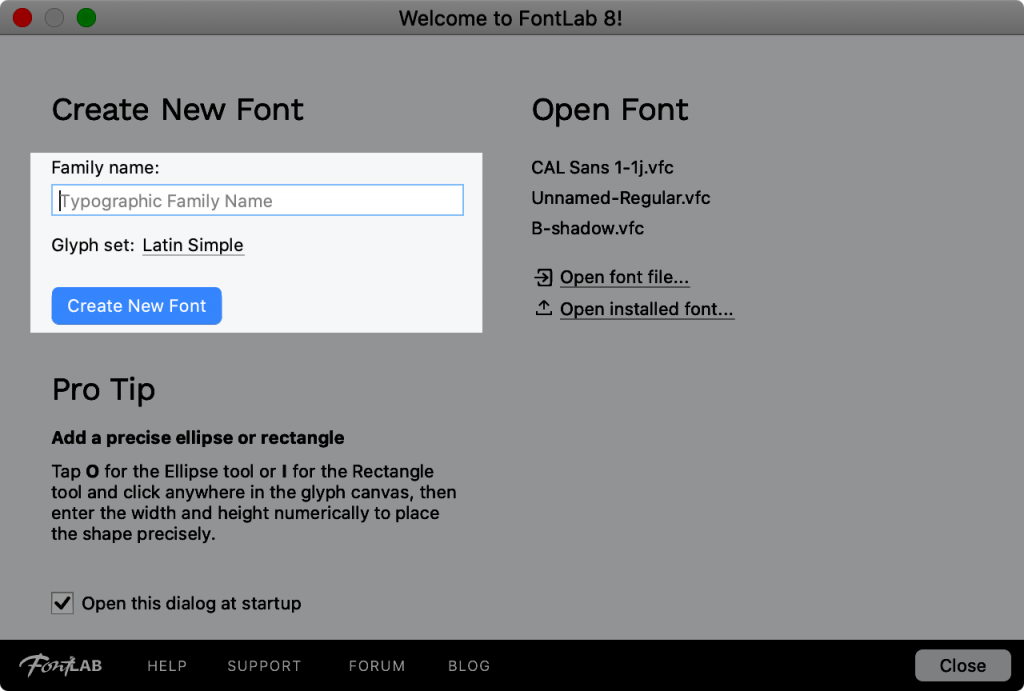

在快速啟動屏幕上，輸入任何名稱，例如“My Font”。字形集可以保持為“Latin Simple”，或者你可以點擊并選擇其他內容，例如“Drawing”。

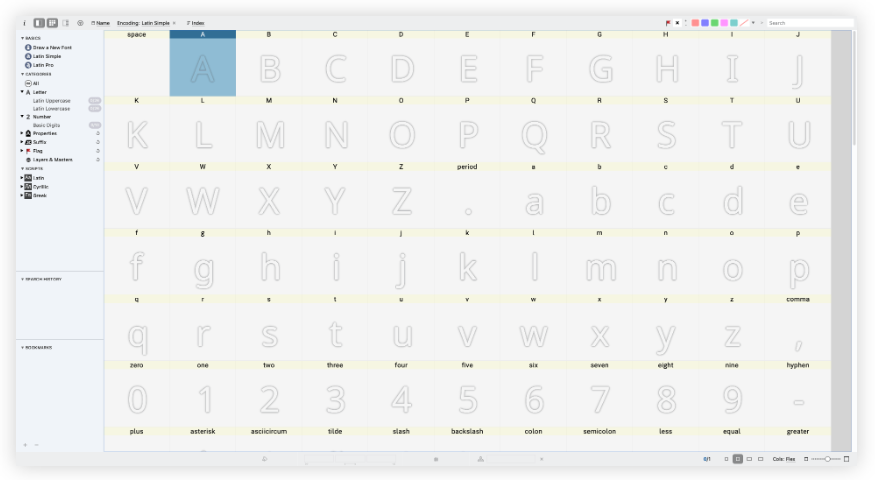

現在你應該看到了一堆字形或“符號”。當它們像這樣變灰時，字形是未激活的。在這種情況下，A是藍色的（被選中的），但仍然是未激活的。

你可以將這個字體想象成一個包含一整套繪圖和符號的包裹——就像一個圣誕禮物。

因為此窗口顯示了你的字體的所有內容，所以這個窗口被稱為“字體窗口”。

創建符號

要激活一個符號，雙擊它?；蛘哌x擇一個符號，并在鍵盤上按回車?。

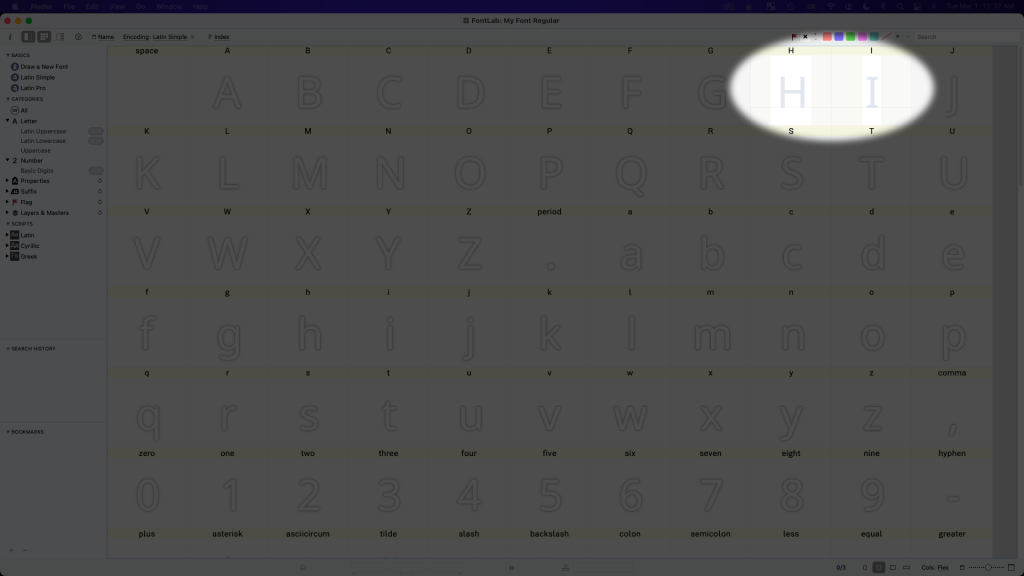

在這里，我激活了H和I，這是開始的好字母。注意激活的“H”和“I”看起來比未激活的符號更填充。

如果你來自矢量程序，你可以將這些正方形或單元格想象成類似于畫板。

注意

事實上，如果你在矢量程序中繪制字母，最好在單獨的畫板上繪制每個字母（見導入藝術品教程）。

這些符號和常規畫板的區別在于它們的高度或多或少是固定的，大約是1,000個單位。（然而，符號的寬度各不相同。）

要進入一個符號，做你激活它時同樣的事情：雙擊。另一種方法是選擇一個符號，并在鍵盤上按回車?。

我將進入這里的H。

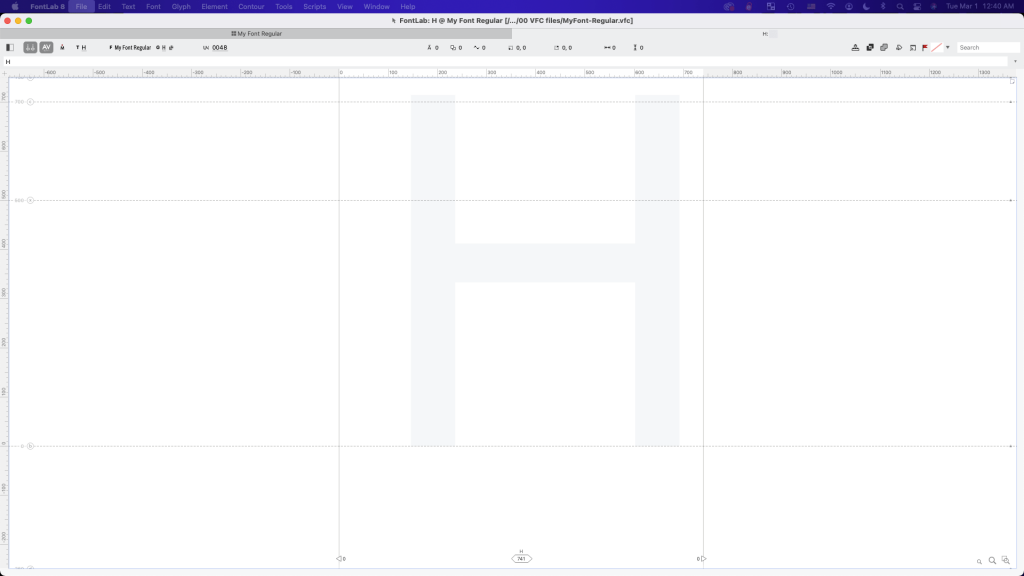

現在你應該看到了繪圖窗口（技術上是“字形窗口”）。

盡管這個符號是激活的，但它是空的。有點像一個鬼城。

這就是為什么有一個幽靈般的H在這個字形中徘徊??！

打開面板和工具

如果你熟悉專業應用程序，你可能熟悉工具欄和面板。如果沒有…

打開工具欄

這是FontLab工具欄的樣子。（這里有很多工具，你并不真的需要知道它們?nèi)康墓δ?。稍后我會向你展示。?/p>

如果你在屏幕上找不到這個工具欄，請轉到菜單：窗口 > 工具欄。

打開元素面板

如果你不熟悉其他專業應用程序中的面板，這是面板的樣子：

好的，這里有點棘手。

如果你看過FontLab中的面板，你可能已經看到了“層和主層面板”。這不是傳統意義上的“層面板”。

這些是用于制作追蹤的“遮罩”或用于創建可變字體或字體系列的“主層”的特殊層。

目前，沒有必要擔心這些。所以，將鼠標懸停在“層和主層面板”字樣上并按下(∨)以最小化。

然而，“元素面板”與Adobe Illustrator的“層面板”幾乎相同，但我們稍后會看到的一些重要區別。（實際上，當你從Illustrator導入藝術品時，Adobe層會出現在FontLab的元素面板中。）

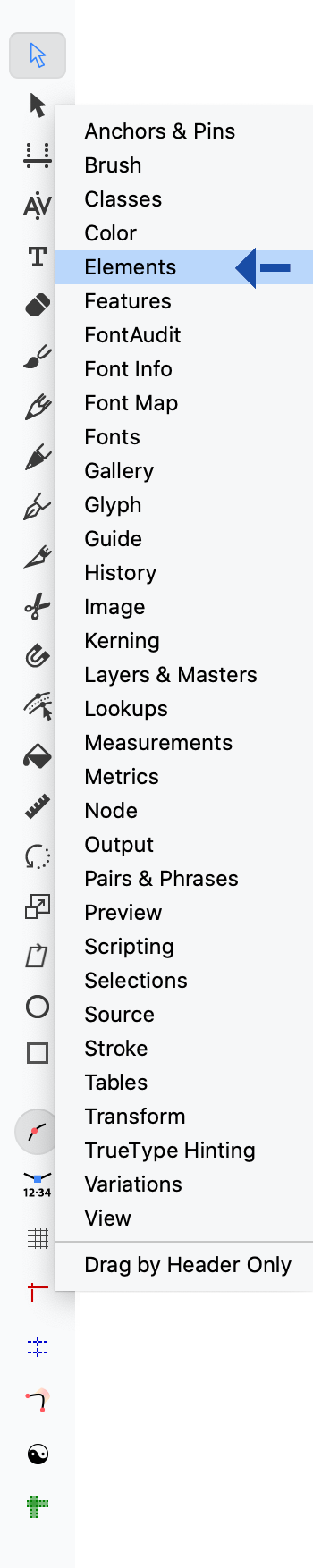

所以，如果它還沒有打開，我們想打開它。打開面板的新方法是通過右鍵點擊（或Ctrl點擊）工具欄的空白部分。你會看到這樣的列表。點擊元素。

現在你的工作空間應該看起來像這樣▼

元素內部繪圖

你可以使用很多工具來繪圖！

現在選擇鉛筆工具。這是最容易使用的，但精確度最低。

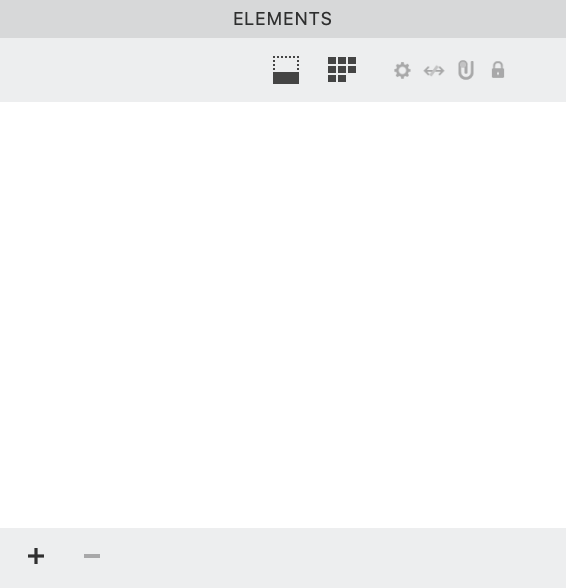

開始繪圖之前，看看元素面板。它應該是空的。

然后像這樣繪制并連接路徑的開始和結束。（應該顯示一個藍色圓圈。）

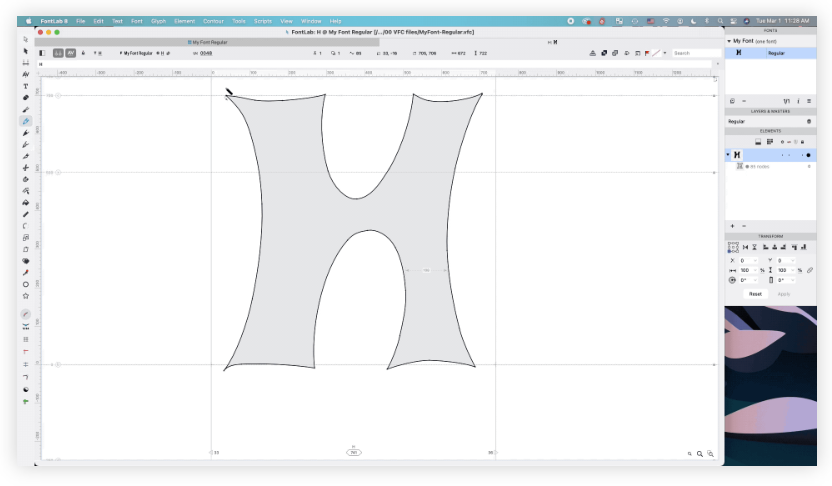

這是我繪制的內容。（現在還不漂亮，但我會在本教程的細化階段向你展示如何使它變得完美。）

看看你的元素面板。發生了什么？

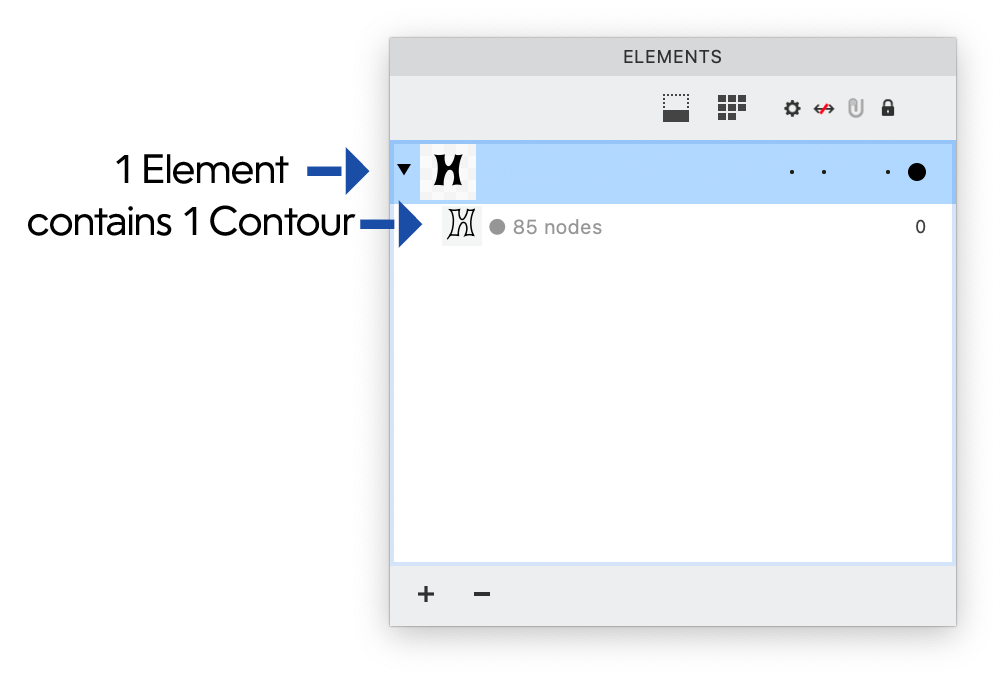

在我的案例中，它看起來像這樣：

我們有1個元素包含1個輪廓。

但這并不是繪制H的唯一配置。

首先，保存你對H的繪制。我們將在稍后的教程中保存它，在那里你將學習如何將這個粗糙的字母磨練到閃閃發光。

其他繪圖配置

新建一個文件（文件 > 新建字體…）。

激活字母H，并進入繪圖窗口。

這次我們將制作一個標準的無襯線H。

首先，讓我們確保字體尺寸正在顯示并進行吸附。轉到視圖菜單▼

我們剛剛激活的這些字體尺寸是什么？

一般來說，它們與你在小學/小學書法書中學習書法時的線條相同。

此外，這些與Glyphs中的“垂直度量”類似。在FontLab中，字體尺寸是灰色虛線。在左側，它們用一個值和一個圓圈字母標記。

好的。

現在我們將要選擇工具來繪制。從工具欄中選擇多邊形?。雙擊以打開工具箱并選擇矩形□工具。

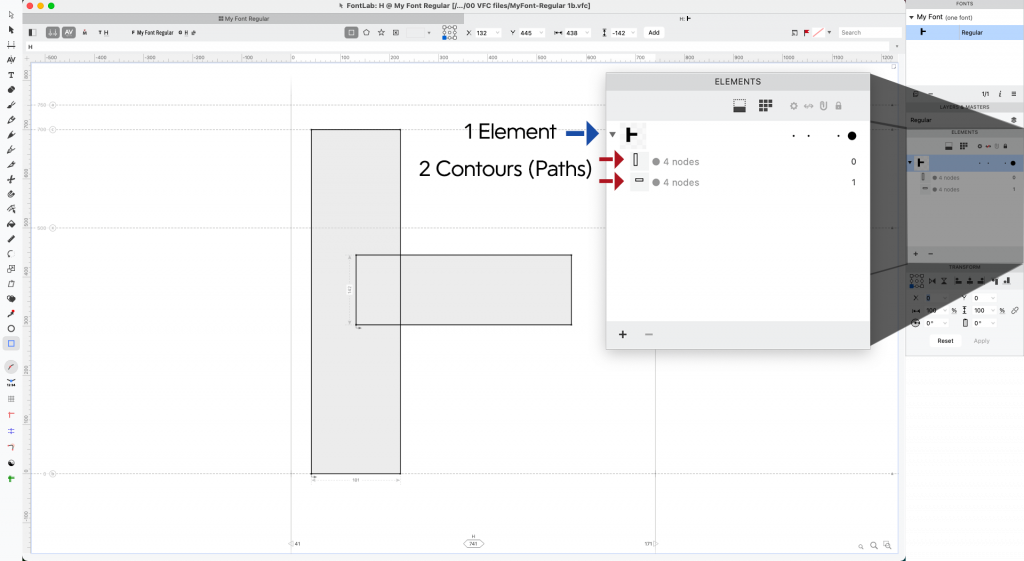

首先讓我們繪制H的左矩形。然后讓我們繪制水平條。它看起來像這樣：

注意FontLab會自動將你的2個矩形輪廓（路徑）放入同一個元素中。

接下來我們要做的是選擇輪廓（快捷鍵：A）。

現在雙擊左矩形。它會變成橙色發光。

有時雙擊有點棘手，所以你可以使用Shift并執行此操作以選擇所有內容：

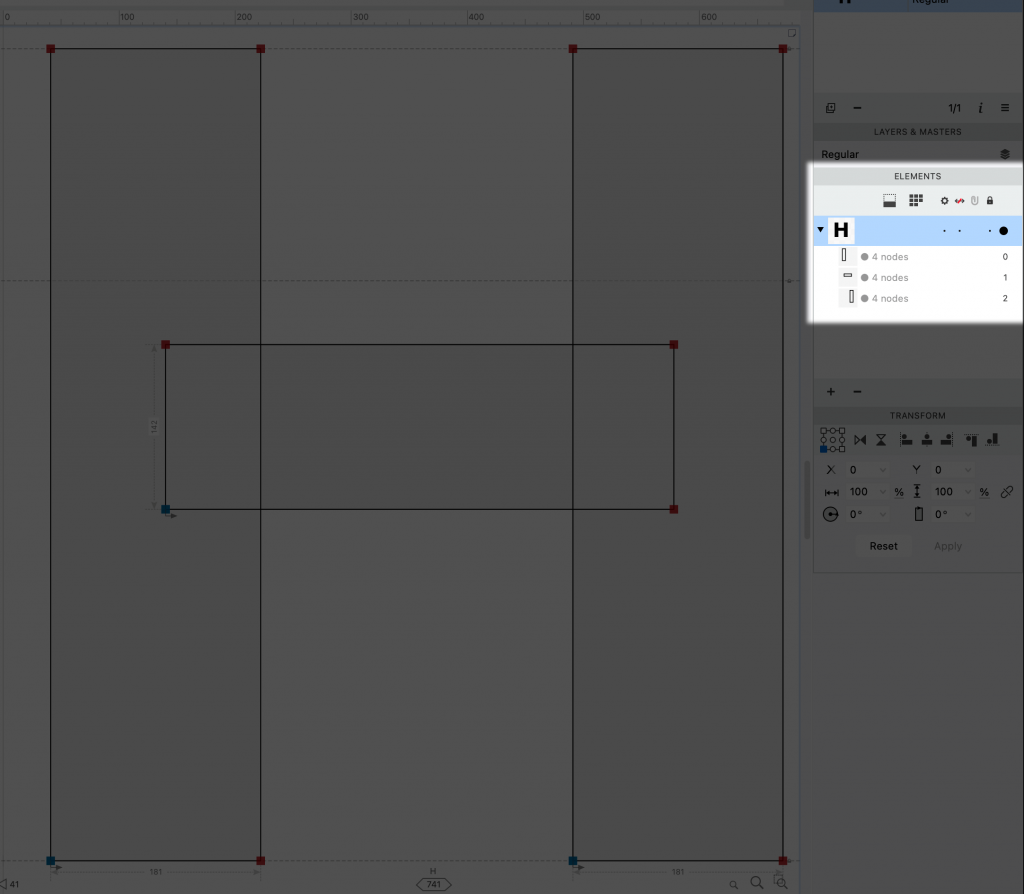

復制，粘貼并移動矩形以完成你的H。你有一個元素包含三個輪廓（路徑）。

復制元素

我們上次配置的問題是我們使用了兩個相同的形狀，但它們沒有鏈接！

這意味著每次我們想要更改垂直矩形時，我們必須分別更改它們！

雖然現在這不是什么大問題，但當你擁有一個包含數百個相同矩形的整個字體時，它可能會有點累手腕。

在這一部分，你將學習如何鏈接元素，這些容器包含你的路徑。這樣，每當你更改左矩形時，它就會更改右矩形，反之亦然。

所以讓我們刪除所有內容，除了你的第一個垂直矩形。以下是操作步驟：使用輪廓（輪廓）工具（A），突出顯示并按鍵盤上的刪除或退格。

接下來，我們將繪制水平矩形。

但等等！

這次我們需要為水平矩形創建一個單獨的元素。轉到菜單：元素 > 新建 > 元素，或按CtrlS。

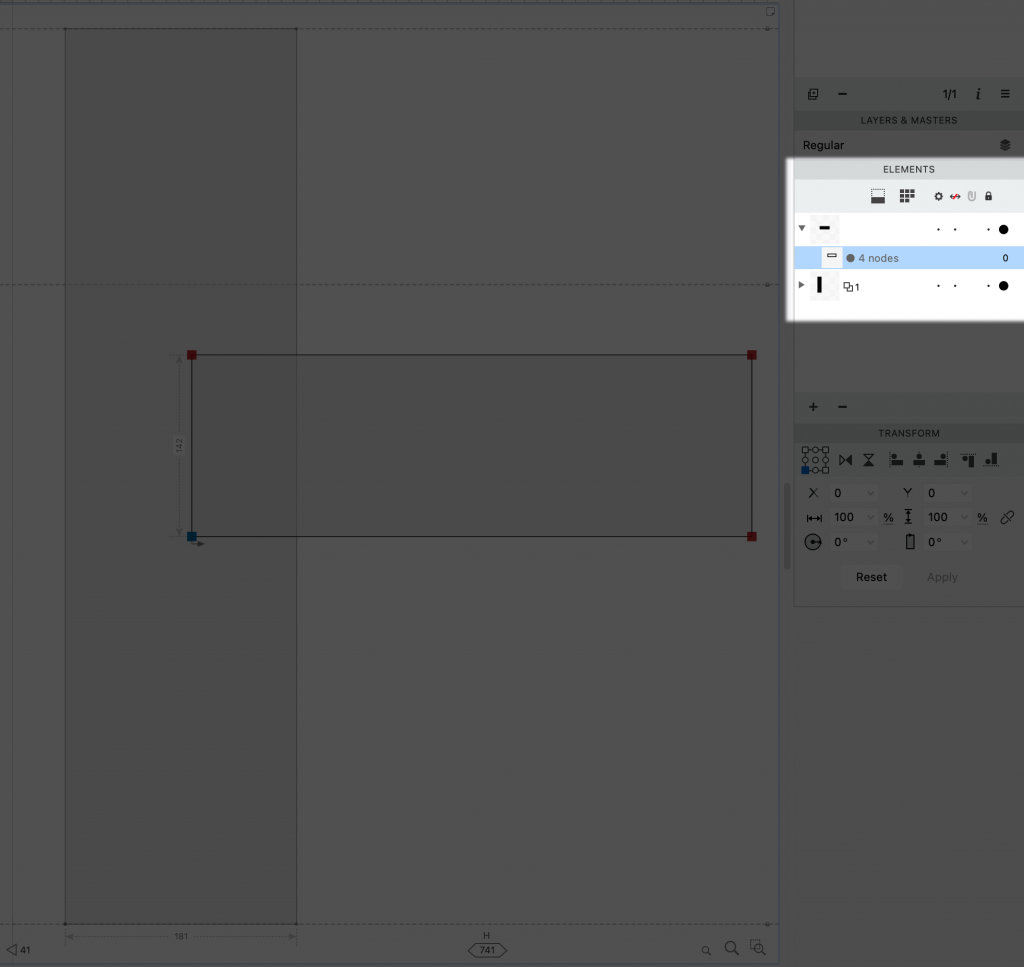

你的元素面板將顯示你有一個“空元素”。在其中繪制水平矩形。

現在我們有兩個元素。每個元素包含一個輪廓。像這樣▼

接下來的事情非常重要。要復制元素，我們需要使用元素（黑色箭頭）工具（快捷鍵：V）。

這類似于矢量程序中的黑色箭頭工具。元素工具不會移動單個點路徑。它移動整個形狀。

一旦你選擇了元素工具，點擊垂直矩形并復制。

好的，現在如果我們只是做一個常規粘貼（CmdV），將會有一個新的元素與垂直矩形。但它們不會鏈接。

所以轉到菜單：編輯 > 粘貼元素引用（ShiftCmdV）。

看看你的元素面板。

這是正確的。由于這些元素可以在整個字體中重復使用，橢圓形兩個顯示了你整個字體中的鏈接數量。

這是不正確的▼

好的，但矩形還沒有到位。

使用元素工具，按住Shift并向右移動矩形，直到你喜歡它的位置。

現在選擇輪廓工具。點擊一個矩形。

點擊一側，它和另一個矩形中相似的一側應該突出顯示為橙色?，F(xiàn)在當你移動這個矩形時，它移動兩個！

帶有重疊元素的字體導出

你可能會想知道：導出是如何工作的？當H出來時，它有所有這些矩形形狀嗎？

不。當導出字體時，F(xiàn)ontLab會自動組裝這個字母（展平，刪除重疊），這樣它就變成一個實心輪廓。

結束語

干得好！那有很多要了解的。

無論你使用什么繪圖工具，它們的工作方式幾乎相同。

繪圖會向同一元素添加路徑。如果你想在新元素中繪圖，你需要創建它。

此外，你已經看到，如果你想重用形狀，它們必須在單獨的元素中。

查看下一個教程，了解如何通過合并、分離、重疊等操作來操作你的輪廓和元素。

還有…

確保保存了你的H文件！我們將在下一個教程中使用它。

祝你繪畫愉快！

DAVE LAWRENCE 加利福尼亞字體鑄造廠

PS：瀏覽繪圖工具

FontLab的繪圖工具相當標準。

繪圖工具是這些：

其他工具幫助你操作節點和形狀，執行特殊任務，路徑查找，測量，轉換，查看。

快速工具

這個工具是FontLab獨有的。它比貝塞爾筆更容易使用。我從未學會如何很好地使用傳統的貝塞爾，所以我主要使用快速工具。

在工具欄中，這是看起來像黑色圓珠筆的那個。按5激活它。

你可以用快速工具做的事情 正方形節點 要制作直線，只需點擊（類似于筆）。 圓形節點 要制作曲線，按住Ctrl并點擊?；蛘唠p擊。這使用你的字體的曲線張力。 手柄 要制作不同的曲線，使用Alt點擊，它將放置一個手柄。

三角形節點 這個有點棘手！這是一個GIF，展示了如何操作。

提示 使用Shift使線條水平或垂直。 要更改快速工具的曲線，請轉到菜單：文件 > 字體信息 > 字體尺寸側邊欄 > 曲線張力。常見值是57 – 63。這些值是字體特定的。
