Pathfinder模式和填充工具

在FontLab中的Pathfind

好處： 允許你使用非破壞性的路徑查找器制作復雜形狀。

FontLab的Pathfinder工具被稱為Fill工具——一種強化版的路徑查找器。它位于工具欄上，看起來像一個油漆桶。

為什么是填充工具？ 兩個原因：1）非破壞性的，2）快速制作復雜填充，節省許多路徑查找步驟。

好消息 現在Fill工具變得更加強大，因?yàn)樗梢詰?yīng)用于組。請參閱此教程，了解如何制作帶圈數字。

主要操作有：合并、減去、相交和排除。

我們?cè)诒窘坛讨幸呀?jīng)討論了合并。

那么，讓我們先看看減去。

減去 減去從一個形狀中減去另一個形狀。

由于字體路徑具有方向性，所以有幾種方法可以做到這一點。

一個輪廓（路徑）在另一個輪廓內部減去 好的…

所以當你有一個路徑完全在另一個路徑內部時，如果路徑方向相反，減去已經應用了。

這是PS（OTF）曲線的正確方向：

如果內部橢圓形看起來是黑色的，右鍵單擊該橢圓形的任何部分，然后選擇“反轉輪廓”。

輪廓重疊另一個輪廓——破壞性方法 當輪廓重疊時，情況就不同了。

以下是如何進行快速的破壞性填充的方法。 你可能在段落符號（?）上使用此方法。假設你從這個開始。▼

? 在工具欄上，查找橢圓形下方，找到多邊形工具?。雙擊并選擇矩形子工具。

? 完美對齊矩形的底部。它應該看起來像這樣。▼

**提示 一種對齊方式：突出顯示節點。然后使用變換面板上的這些按鈕。

? 現在右鍵單擊內部矩形并反轉輪廓。

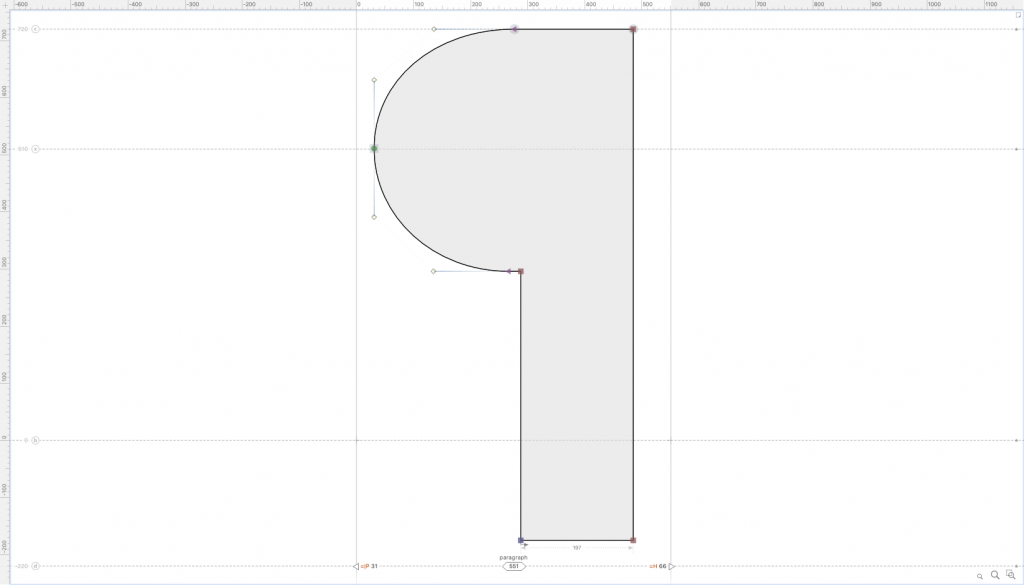

? 最后，轉到菜單：輪廓> 刪除重疊。這應該是一個完成的段落符號。

非破壞性減去方法 下載VFJ cal-minus-overlap.vfj

以下是如何獲得非破壞性減去。

逐步 ? 在上述文件中，轉到H。這個字形包含一個正方形和一個圓形。 點擊Fill工具（油漆桶）。

這個工具非常簡單。它的工作原理如下： 通過點擊封閉區域進行填充。通過Alt單擊區域進行取消填充。

Fill工具沒有子工具。

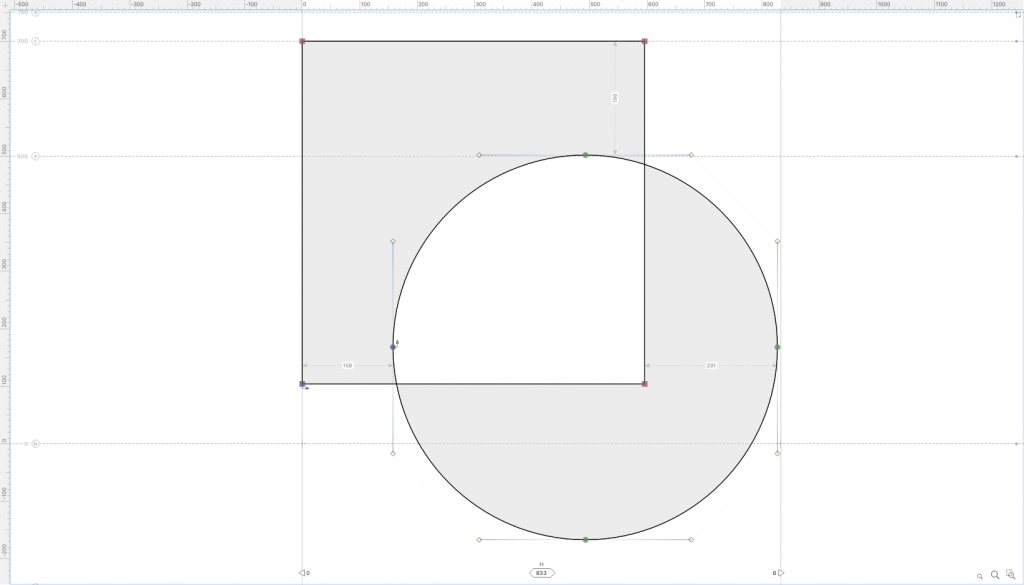

? Alt單擊圓的所有區域。你會得到這個。▼

嘗試移動圓周圍。 不要移動它，你的填充將保持不變。

相交

這與減去相同。只需取消填充外部區域。

排除

以下是如何進行非破壞性排除的方法。 這比其他方法需要更多的工作。 本質上，你創建兩個元素（使用元素（V）工具），并像上面一樣進行填充。

下載VFJ cal-exclusion.vfj

逐步 ? 下載并打開文件；轉到H。 ? 按下V工具，以便你在元素外部。 ? 點擊元素。按下復制（CmdC）并粘貼（CmdV）。

信息 我們不想按下復制（CmdD），因?yàn)槟菚?huì)偏移新元素。（盡管你可以在首選項>粘貼和復制中將偏移更改為零。）

警告 我們進行常規粘貼，而不是“粘貼元素引用”（CmdShiftV）。我們不希望兩個形狀具有相同的填充！

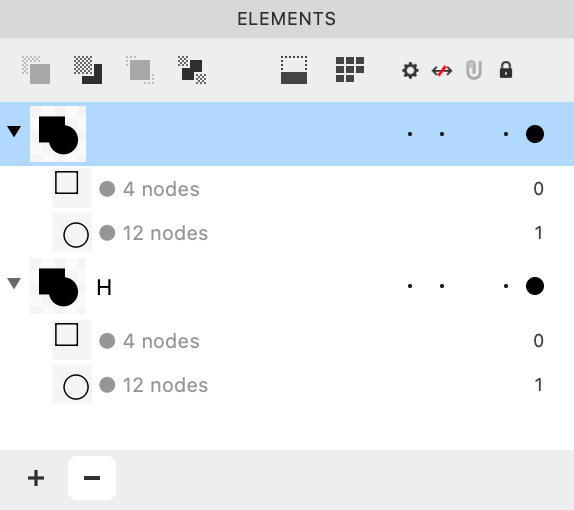

你的元素面板現在應該看起來像這樣，沒有任何橢圓形編號：

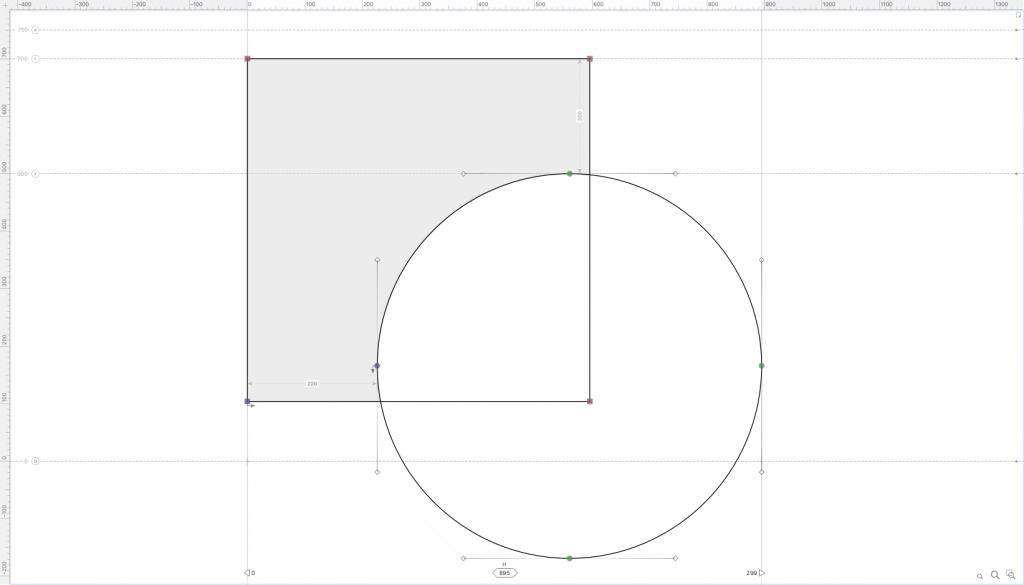

? 在元素面板中，突出顯示頂部形狀，點擊油漆桶，F(xiàn)ill工具。取消填充（Alt單擊）整個圓。在元素面板中，你的頂部形狀現在應該看起來像這樣：

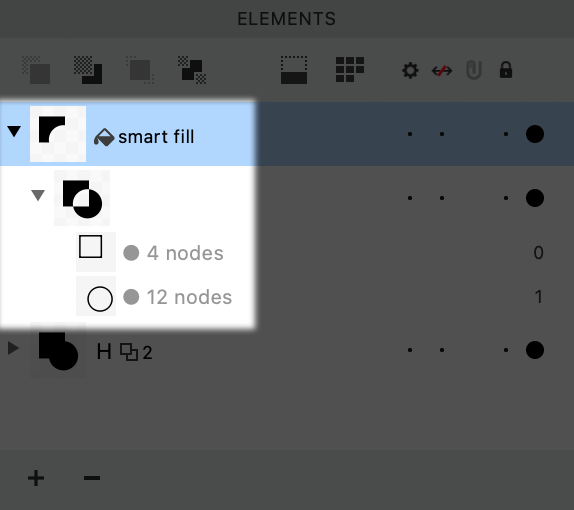

**信息 智能填充會告訴你填充已應用于該層。

? 點擊下一個元素，像這樣。

點擊油漆桶。使用Alt單擊取消填充正方形。

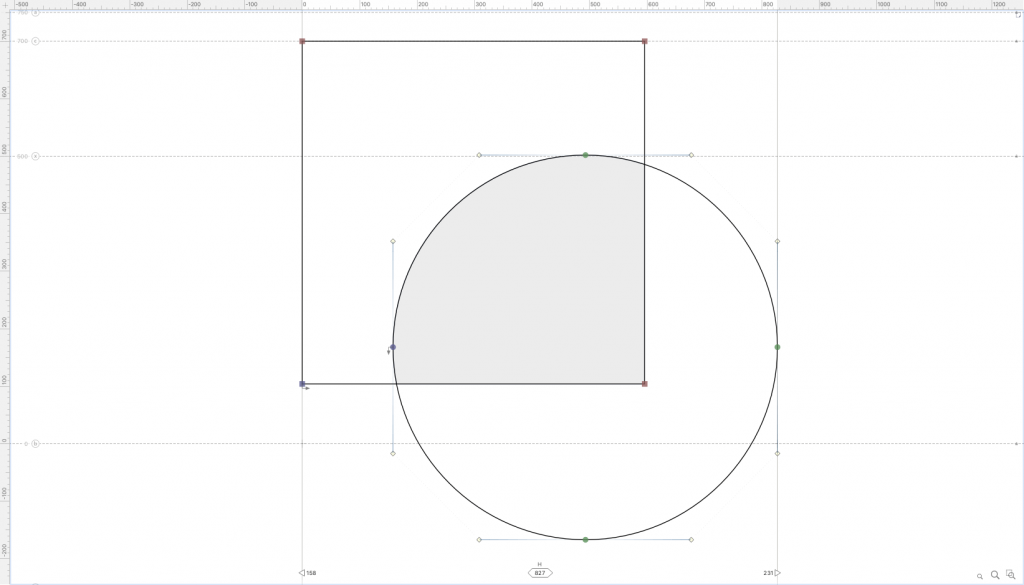

如果你使用三角形關閉圖層，你應該看到類似這樣的東西：

就是這樣。

平滑形狀 一旦你有了你想要的形狀，轉到菜單：元素> 擴展過濾器。

警告 這是破壞性的。

享受填充的樂趣！
